Scurtcircuitoare

Dispozitiv mobil de scurtcircuitare monofazat/trifazat universal pentru statii si posturi de transformare, echipat cu clema de legare la faza manuale si clema manuala de legare la pamant

Dispozitiv mobil de scurtcircuitare monofazat/trifazat universal pentru statii si posturi de transformare, echipat cu clema de legare la faza manuale si clema manuala de legare la pamant

Cod produs: ScM-U-Isc-Sf /Lf-Sp /Lp-C/P
Descriere generala
Dispozitiv mobil de scurtcircuitare monofazat/trifazat universal pentru statii si posturi de transformare, echipat cu clema de legare la faza manuale si clema manuala de legare la pamant



Dispozitivul mobil de scurtcircuitare si legare la pamant, universal pentru statii si posturi de transformare, echipat cu clema de legare la faza manuala si clema manuala de legare la pamant este un mijloc de protectie impotriva aparitiei accidentale a tensiunii la locul de munca, servind la delimitarea zonei de lucru si la descarcarea fazelor de sarcinile capacitive remanente sau induse din instalatiile invecinate.

Montarea/demontarea clemelor se va realiza numai cu ajutorul unei prajini electroizolante echipata cu adaptor tip baionet.

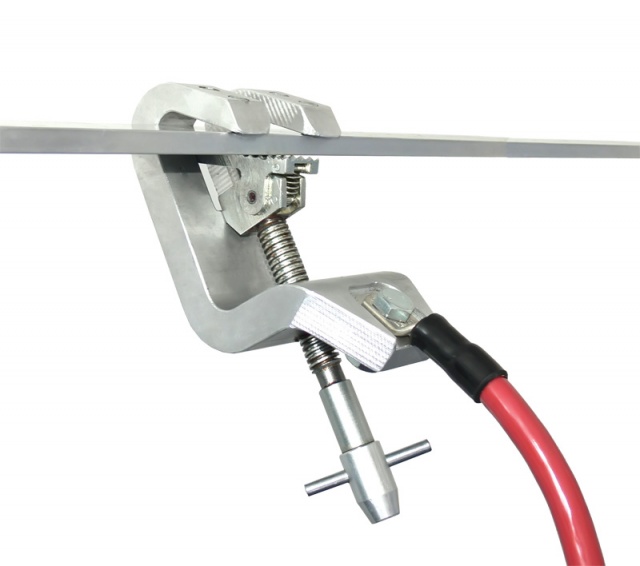

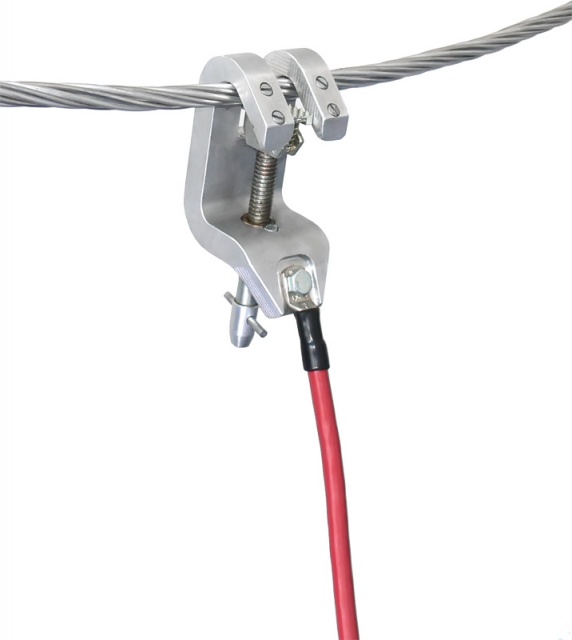

Clema de legare la faza manuala se poate monta pe: bare plate, bare rotunde, conductoare, cuple T.

Caracteristici tehnice
Dispozitiv mobil de scurtcircuitare monofazat/trifazat universal pentru statii si posturi de transformare, echipat cu clema de legare la faza manuale si clema manuala de legare la pamant



Elemente componente

• Clema legare la faza manuala (1 monofazat/3 trifazat)

• Clema manuala de legare la pamant

• Conductor de legare la pamant

• Husa pentru transport

• Ansamblu pentru derivatie (pentru trifazat)

Secţiunea Sp a conductorului de scurtcircuit (mm2) 16 25 35 50 70 90 120
Valoarea maxima a curentului Isc de scurtcircuit
pentru o durata t=1 s [kA]
4 6 8 12 16 20 30
Valoarea maxima a curentului de soc (de varf) [kA] 11,5 17,3 23,0 34,5 46,0 57,5 86,3
Lungimea max. Lf a conductorului de legare la faza
[m] (pentru trifazat)
1,5
Lungimea max. Lp a conductorului de legare la
pamant [m]
8,5
Conditiile mediului ambiant Zona climatica WT, -25 oC...+55 oC
