Scurtcircuitoare

Dispozitiv mobil de scurtcircuitare polifazat universal pentru linii electrice aeriene (LEA) de joasa tensiune, echipat cu cleme de legare la faza automate

Dispozitiv mobil de scurtcircuitare polifazat universal pentru linii electrice aeriene (LEA) de joasa tensiune, echipat cu cleme de legare la faza automate

Cod produs: KIF-BR/2011
Descriere generala
Dispozitiv mobil de scurtcircuitare polifazat universal pentru linii electrice aeriene (LEA) de joasa tensiune, echipat cu cleme de legare la faza automate



Dispozitivul mobil de scurtcircuitare universal polifazat pentru linii electrice aeriene de joasa tensiune,echipat cu cleme cleme automate, este un mijloc de protectie impotriva aparitiei accidentale a tensiunii la locul de munca, servind la delimitarea zonei de lucru si la descarcarea fazelor de sarcinile capacitive remanente sau induse din instalatiile invecinate.

Subansamblul pentru linii torsadate se compune din sase fise de cuplare, legate intre ele prin cinci conductoare de scurtcircuitare a fazelor, si o clema de legare la pamant cu razuire, legata de prima clema de faza tip fisa prin intermediul conductorului de legare la pamant.

Clemele automate pentru linii neizolate sunt prevazute cu mufe pentru conectarea fiselor subansamblului pentru linii torsadate.

Caracteristici tehnice
Dispozitiv mobil de scurtcircuitare polifazat universal pentru linii electrice aeriene (LEA) de joasa tensiune, echipat cu cleme de legare la faza automate

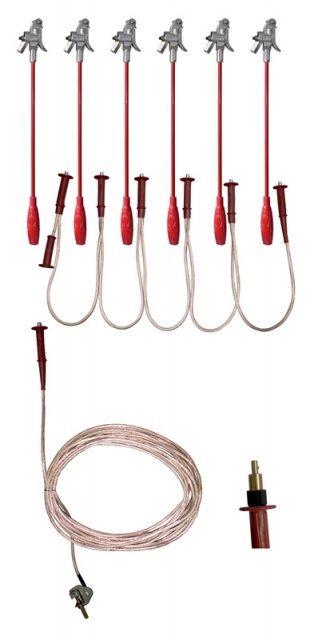

Elemente componente

• Ansamblu conductor si clema manuala de legare la pamant

• 6 Cleme cu filet pentru legare la faza pentru conductor neizolat, prevazute cu baston izolant

• Baston izolant prelungitor

• Ansamblu de 6 mufe pentru legare la faza conductor torsadat

• Husa pentru transport

• Adaptoare pentru conectorii tip Eximprod (optional)

Sectiunea Sp a conductorului de scurtcircuit (mm2)

25 35
Valoarea maxima a curentului Isc de scurtcircuit pentru o durata t=1 s [kA] 6 8
Valoarea maxima a curentului de soc (de varf) [kA] 17,3 23
Numarul de cleme de legare faza (izloat/neizolat): 6/6
Lungimea max. Lf a conductorului de legare la faza [m] 1
Lungimea max. Lp a conductorului de legare la pamant [m] 15
Conditiile mediului ambiant

Zona climatica WT, -25 oC...+55 oC
