Aparatul poate detecta locul defectelor aparute pe cablul torsadat de joasa tensiune.

Mod de utilizare

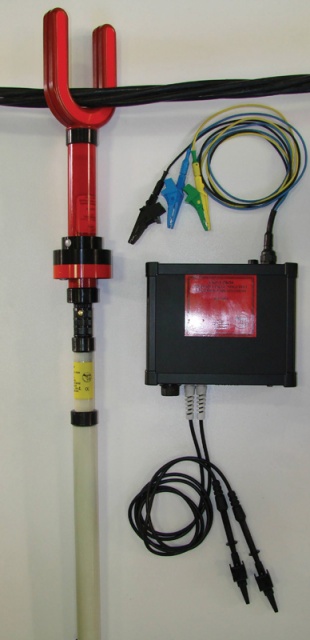

• Sistemul se compune din doua unitati: un generator de semnale de joasa tensiune si un receptor care se poate monta intr-o prajina electroizolata.

• Generatorul de semnal se conecteaza la punctul de alimentare a cablului defect, pe conductoarele cu defect(pe faza-nul sau faza-faza).

• Alimentarea generatorului se face de la reteaua de 230 V. Semnalul de masura se conecteaza prin cabluri pe conductorul cu scurtcircuit . Semnalul emis este un semnal de inalta frecventa care nu afecteaza consumatorii. Detectorul se monteaza intr-o prajina electroizolanta si se apropie de manunchiul de cablu.

• Se urmareste circuitul conductorului torsadat aparatul emitand un semnal optic si acustic pana in momentul in care ajungem in dreptul defectului. Daca trecem de defect semnalul optic-acustic dispare. Mergand in directie opusa apare din nou. Astfel se poate determina exact locul defectului pe cablu.
