Grup masura energie electrica in LEA MT

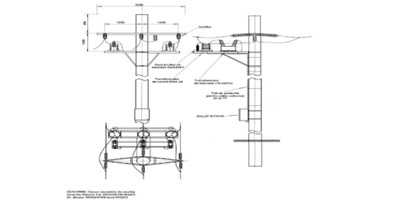

Schema de conectare a contorului: 4 fire, 3 sisteme, conectat prin 3 TC și 3 TT, 3x57,7 V



Structura de echipamente a grupului de măsură.

*3 buc transformator de tensiune monofazic pentru montaj exterior :

Tip,caracteristici:

FM-24 Ksz,  raport de transformare 20000/100 / √3 Vac sau 20000//100 / √3 //100 Vac, clasa de pecizie 0,5 sau 0,5S

*3 buc transformator de current pentru montaj exterior:

Tip, caracteristici:

MAS-24, current primar 10÷600 A sau 2x5 A ÷2x300 A, curent secundar 5 A , clasa de precizie 0,2, 0,2S, 0,5, 05S

*Dulap de măsură tip INTAVM-TKV-3

* 3 buc descărcători de tensiune cu oxid de zinc 24 kV

* Accesorii de montaj pe stâlp ( suport, semipodeți, etc)
