Detectoare

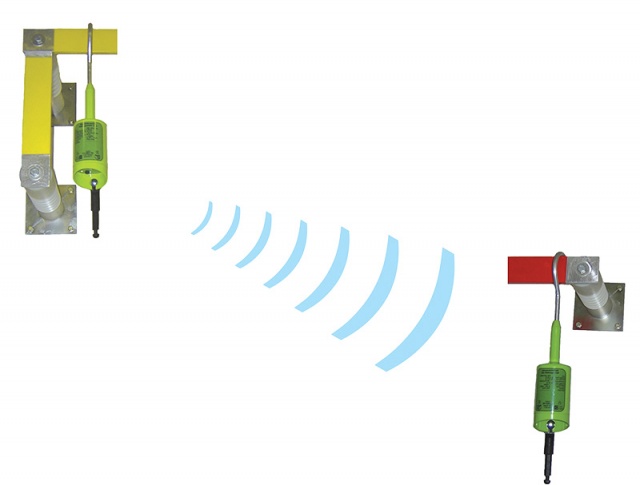

Perechea de aparate permite detectarea prezentei tensiunii in instalatii de 6-38 kV si indicarea corespondentei sau necorespondentei de faze in instalatii trifazate. Legatura dintre cele doua aparate emitator-receptor se realizeaza in radiofrecventa. Raza de acoperire este de 15-20 m. Elemente componente Aparatul emitator, dupa conectare,cu ajutorul prajinii electroizolante se pozitioneaza pe o faza a instalatiei cu care urmeaza a se obtine corespondenta de faza. Indicatiile aparatului arata ca aparatul este in functiune, exista semnal radio emis si exista tensiune pe instalatie. Aparatul receptor, in mod similar, dupa conectare, cu ajutorul prajinii electroizolante, se pozitioneaza pe faza instalatiei, pentru care se doreste stabilirea corespondentei de faza. Indicatiile receptorului arata ca exista sau nu exista legatura de semnal radio intre emitator si receptor, ca instalatia se afla sau nu sub tensiune ca faza in contact cu receptorul este sau nu in concordanta de faza cu faza pe care se afla emitatorul. Prin mutarea pe celelalte faze a receptorului se poate determina corespondenta de faza.
